ODROID-C1 Первый запуск. Описание.






Здравствуйте. В данной статье я хочу рассказать вам о новом одноплатном компьютере ODROID-C1 от компании Hardkernel (далее C1)



При первом взгляде - кажется что это просто синий Raspberry Pi B+. Но это не так.
Помимо синего цвета, тут присутствуют такие интересные характеристики:

Процессор: Amlogic S805 1.5GHz ARMv7 28nm Quad Core Cortex™-A5
Видеопроцессор: Quad Core Mali-450 600MHz
Память: 1GB DDR3 792MHz
Питание: 2.5мм jack - 5V 2A
Внешняя память: eMMC/microSD
USB: 4xUSB2.0 & 1xUSB-OTG
Ethernet: 10/100/1000
GPIO: 40pin port (GPIO/UART/SPI/I2C/ADC)
IR port - можно подлючить любой пульт и управлять KODI например
RTC - часы реального времени
АЦП - аналого-цифровой преобразователь

Поставляется в простой картонной коробке.
Внутри находится инструкция и сама плата компьютера упакованная в антистатичный пакет.




С недавнего времени, вышел новый Raspberry Pi Model 2 B. Теперь это главные конкуренты. В сети постоянно появляются результаты сравнения этих ПК между собой. У каждого есть свои плюсы и минусы.

С1: более новый Amlogic S805 quad core Cortex A5 @ 1.5 GHz против Broadcom BCM2836 quad core Cortex A7 @ 900 MHz у малины.
С1: встроенные кодеки MPEG2 & VC1. К малине эти кодеки нужно докупать (~3 фунта)
С1: имеет 1GB DDR3 @ 792MHz. Малина имеет 1GB LPDDR2 @ 400 MHz.
С1: есть возможность использовать eMMC модули, которые значительно быстрее карт памяти 10 класса.
C1: Гигабитный чип Ethernet, в малине по прежнему 100Мегабитный

Питание.

С1: на борту 2.5мм джек. Также можно запаяв перемычку (R87) использовать microUSB для питания C1 (по умолчанию это USB-OTG)



В малине же используется только microUSB. Добавлю, что в ходе эксплуатации малины, жутко надоел неудобный разъем питания. В С1 это просто наслаждение.

Видео

С1: microHDMI и один выход аналогового видео (CVBS). Малина - стандартный HDMI и аналоговый аудио/видео выход для 3.5мм 4 пинового джека. Тут малина существенно выигрывает. Что толкнуло корейцев сделать microHDMI - неизвестно.
Очень огорчило отсутствие поддержки HDMI-CEC в С1. Для его включения и работы нужно впаять резистор и проделать нехитрые настройки.

IR port & RTC - тут С1 выигрывает. Такие мелочи, а приятно. Теперь можно подключить старый, ненужный пульт и управлять медиацентром KODI
Немного попользовавшись данным одноплатным компьютером, я пришел к такому выводу:
Одроиду однозначно быть! У него есть весь потенциал стать главным конкурентом малины, а может быть и потеснить.

Советую прикупить радиатор и термопрокладку для С1. Во время работы греется до 80 градусов по Цельсию (в оригинальном корпусе)



Чтобы компьютер начал работать - нужно подготовить карту памяти. Карта нужна минимум 8Гб 10 класса скорости.
Качаем образ Ubuntu с официальной вики. Распаковываем архив, там будет образ *.img

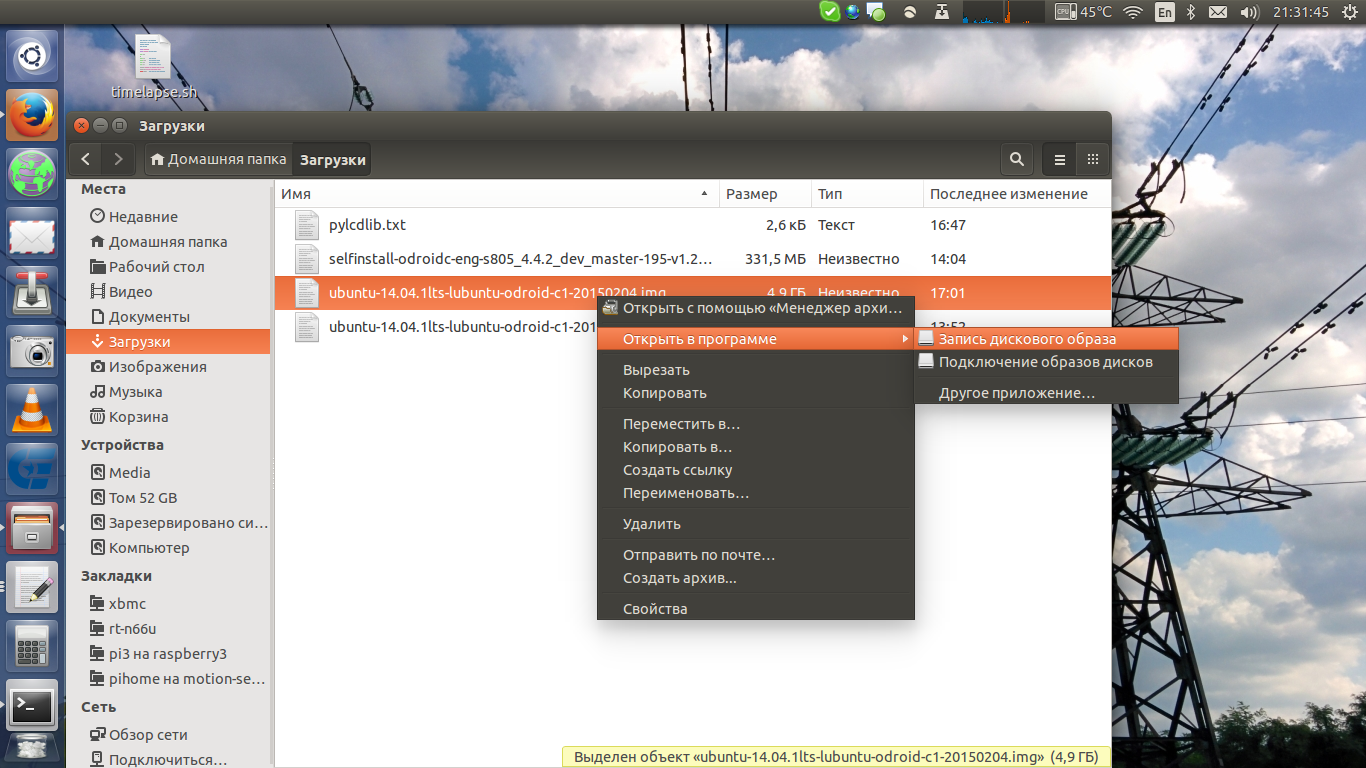

Я использовал средства Ubuntu и просто записал с помощью встроенной утилиты образ на карту.



Вставляем карту в C1. Желательно использовать корпус, так как карта "висит" в разъеме на плате и можно случайно её повредить.
Вот таким образом вставляется карта:


А так она “висит”


Подключаем microHDMI кабель, 2.5мм кабель к блоку питания 5V 2A, вставляем Ethernet кабель.


Открываем терминал и подключаемся к C1 с помощью SSH
стандартный логин и пароль: odroid
  • ssh odroid@192.168.1.2
Первым делом обновляем систему:
  • sudo -s
  • apt-get update && apt-get upgrade && apt-get dist-upgrade
Обновление будет довольно долгим (в зависимости от скорости интернет-соединения и размера обновлений)

Для удобства, рекомендую отключить ввод пароля sudo для пользователя odroid (как в Debian Wheezy для RPi)
  • sudo visudo
добавляем строку
  • odroid ALL=(ALL) NOPASSWD: ALL
Для того чтобы сохранить результат нужно нажать правый ctrl+KD



Теперь нужно настроить часовой пояс
  • sudo dpkg-reconfigure tzdata


Также необходимо расширить раздел, чтобы использовать все свободное место на карте.
Для этого нам нужно скачать odroid-utility
  • sudo -s
  • wget -O /usr/local/bin/odroid-utility.sh https://raw.githubusercontent.com/mdrjr/odroid-utility/master/odroid-utility.sh
  • chmod +x /usr/local/bin/odroid-utility.sh
  • odroid-utility.sh
Выбрать пункт Resize your root partition


 Также с помощью этой утилиты вы сможете:
  • Изменить разрешение видео по HDMI
  • Обновить ядро/прошивку
  • Установить/обновить KODI
  • Изменить размер корневого раздела
  • Включить/выключить Xorg
  • Пересобрать Xorg DDX
  • Сменить имя хоста (по умолачнию это odroid)
После этого перезагружаем С1
  • reboot
После перезагрузки мы увидим рабочее окружение Lubuntu


P.S. Наверняка вы видели три отверстия которые обозначены CVBS и два между microDHMI/microUSB?

Так вот - это boot media selector - переключатель с чего грузиться, с eMMC или MicroSD, по умолчанию с eMMC и один выход аналогового видео (землю подключать на GPIO)

Между microDHMI/microUSB это Power switch port - это разъём выключателя питания, если замкнуть, питание отключиться, при разомкнутом питание включено. Используется для жесткой перезагрузки С1


P.S.S. Что еще очень удивило, так это то, что на С1 запустился внешний жесткий диск. На Rpi B+/B он не запускался (не хватало питания)
